2011年8月20日，修理富士通笔记本笔记本电脑德风扇。
一看，就很容易拆卸下来风扇和ＣＰＵ散热器。
用两根很细的铜丝（电子元件脚）插进电扇电源插头的针孔里，引出两个电极，用万用表测量，没问题，用电源接通，转不起来。

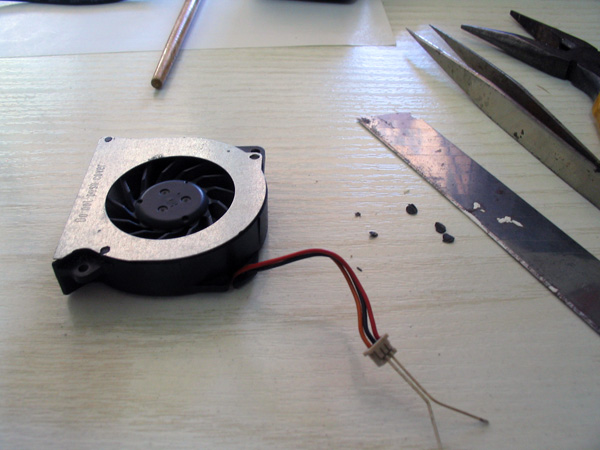

拆，先用刀片切掉三个塑料熔接固定点，如图十三。
图十三

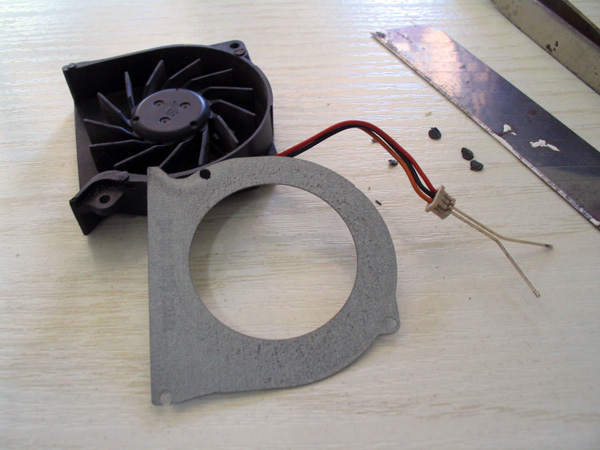

小心拆掉风扇上面的金属盖板，如图十四。
图十四

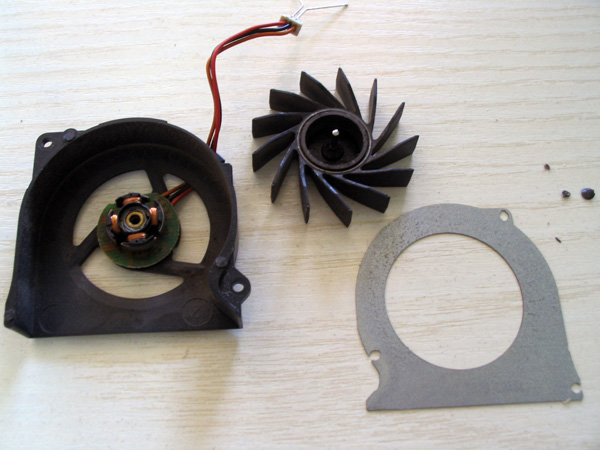

拆掉风扇页，因为没有说明书，只能靠仔细观察和对电机机构的了解，小心，用小螺丝刀，边试边看，必要时用放大镜和电筒仔细观察。最终找到方法，可以用小螺丝刀（一字），伸进里面转子和锭子间的间隙，小心撬开，注意！磁性吸力！拆下来的风扇页如图十五。
图十五

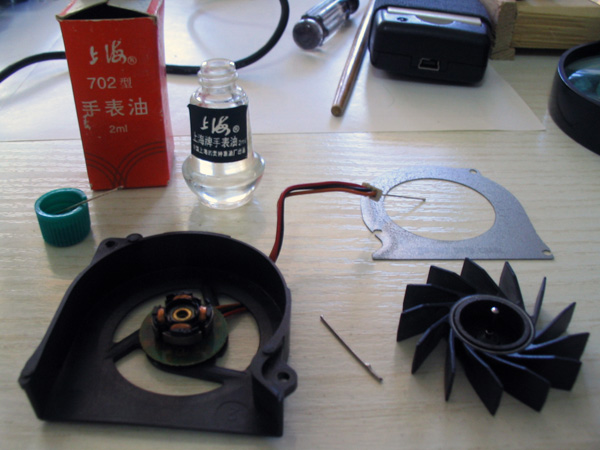

用酒精清洗锭子轴心和转子轴干，用牙签沾缝纫机油滴在轴心和轴干上，如图十六。
图十六

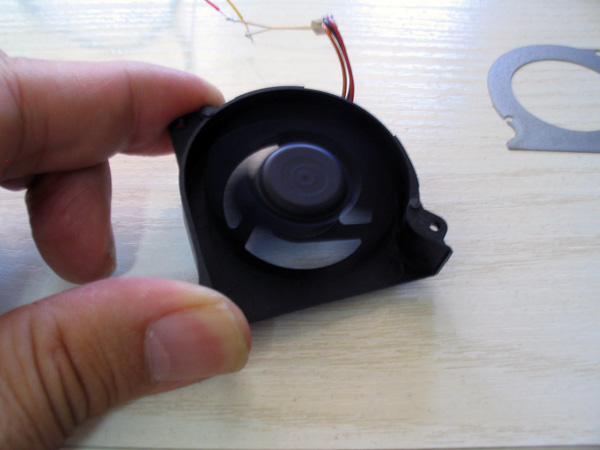

装配，很容易，一放对位，磁力一下就吸进去，用手一拨，运转自如，通电，运转正常！如图十七。
图十七

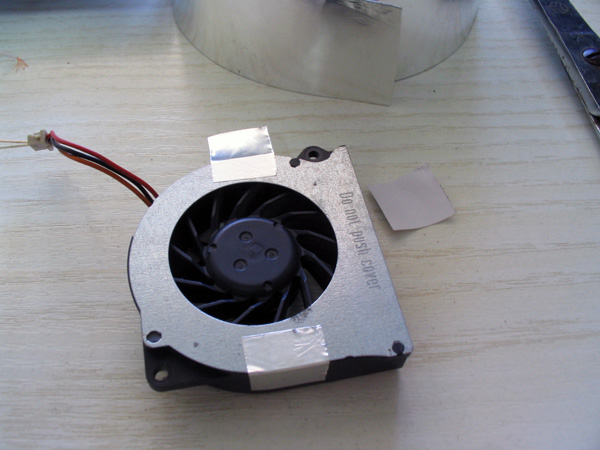

把风扇的金属盖板对准三个固定空位，用金属铝胶布，把它和风扇外壳粘接固定，粘接三点，如图十八。
图十八

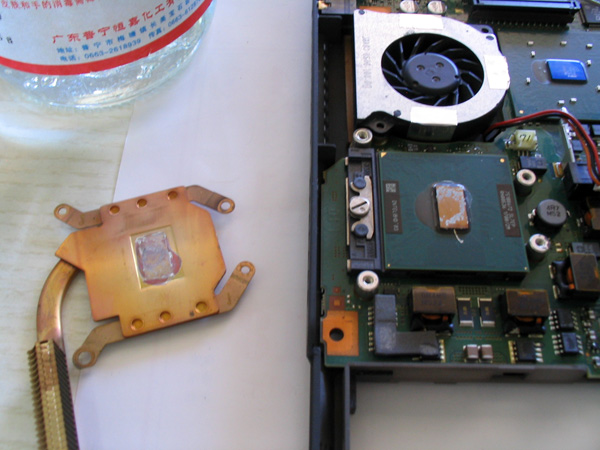

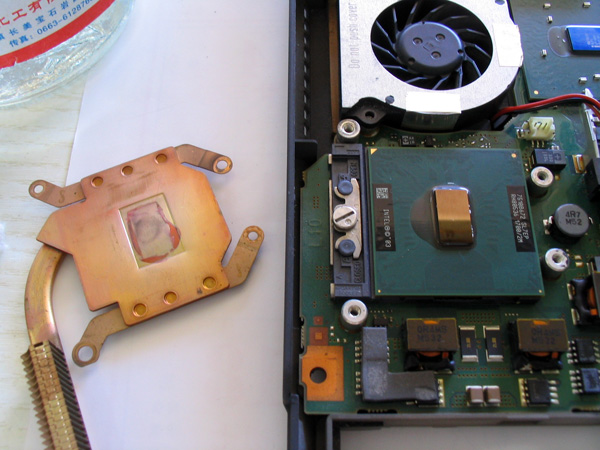

安装好风扇后，接着维护ＣＰＵ散热器，原来的散热胶干了，没用了，图十九。
图十九
用酒精清洗干净，图二十。
图二十

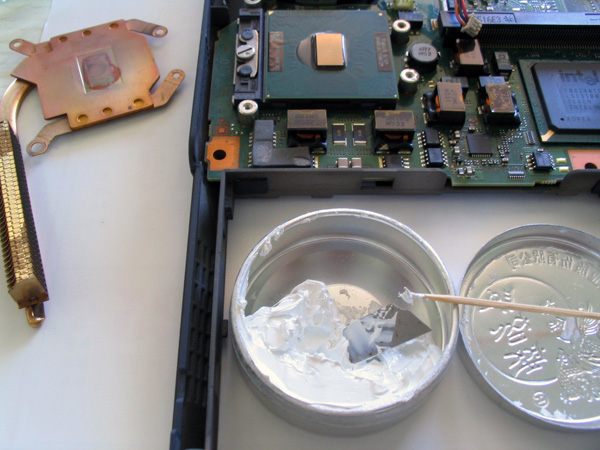

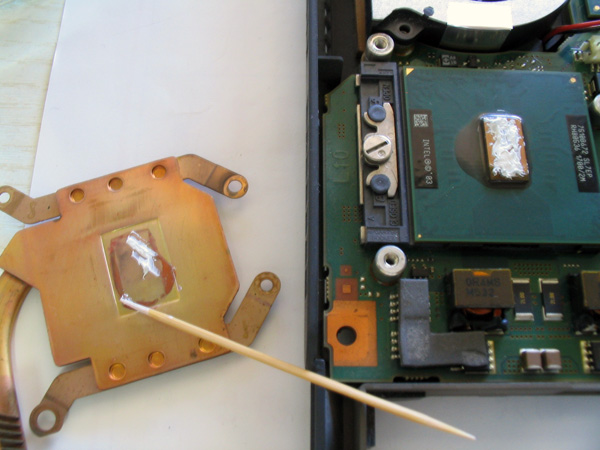

图上散热胶，这可以到修理店或工厂里要一点，图二十一、二十二。
图二十一
图二十二

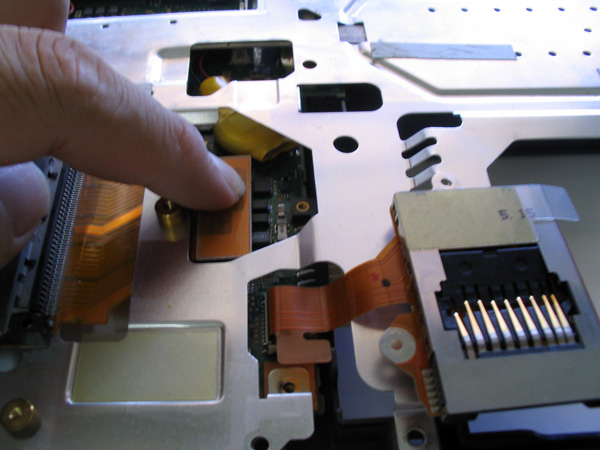

安装ＣＰＵ散热器，安装金属铝板，要小心连接几个排线，用手小心按压，要接触良好，如图二十三。
图二十三

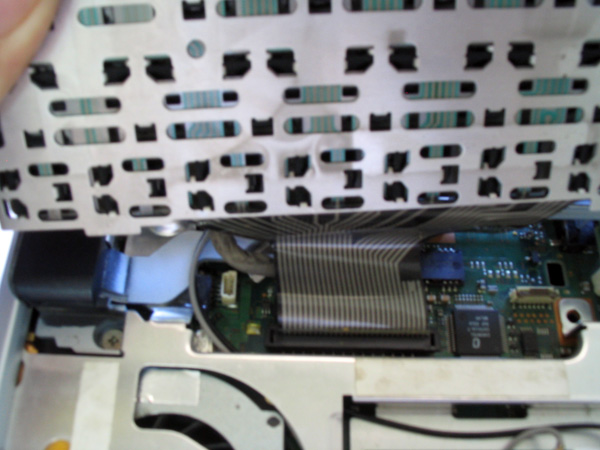

安装键盘的较宽大的排线，如图二十四。
图二十四

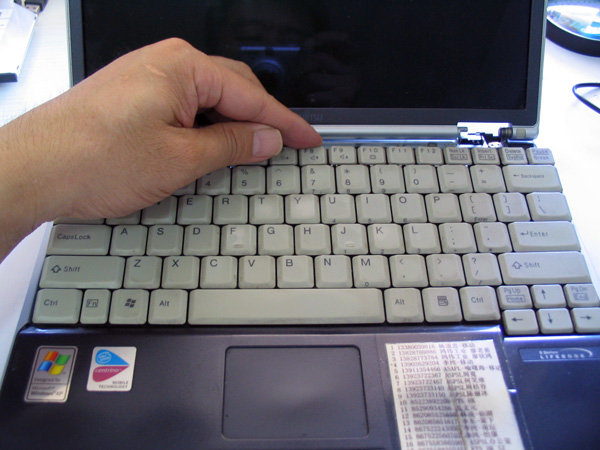

安装键盘，对准键盘下方的扣位，如图二十五。
图二十五

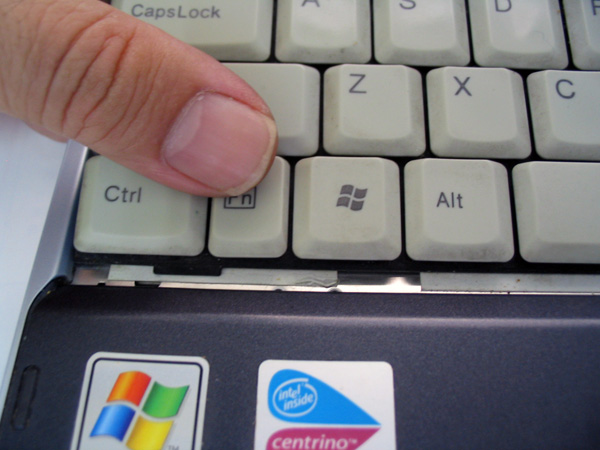

平行推、压，放置好键盘，如图二十六。底下不再用胶纸，键盘会有点间隙噪音，自己习惯就是了。
图二十六

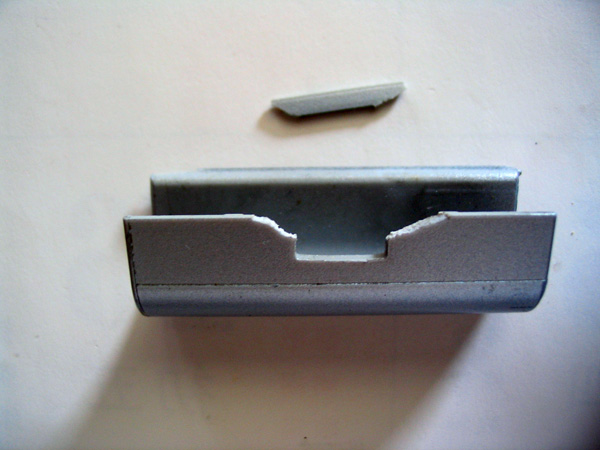

安装控制条板，又是要小心再小心。我不注意，控制板没有到位，就转动显示屏，角度也打了点，噗！轻微一声响，左边的半圆盖断了！如图二十七，上面是拆卸时，很容易断了的一小块。显然这个机构设计不是很好。
图二十七

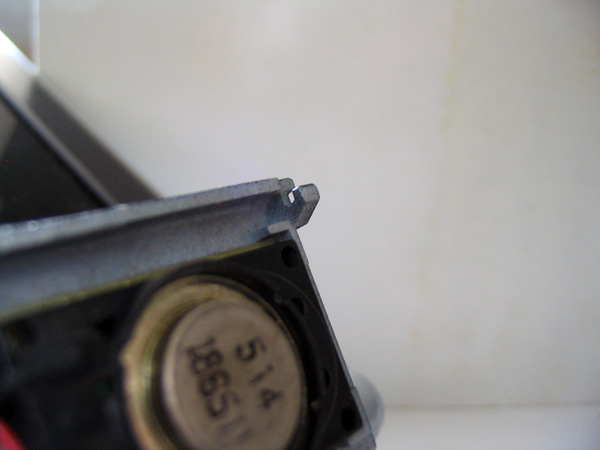

仔细分析，发现是控制条板两端有个小扣，要十分小心安装，如图二十八。
图二十八

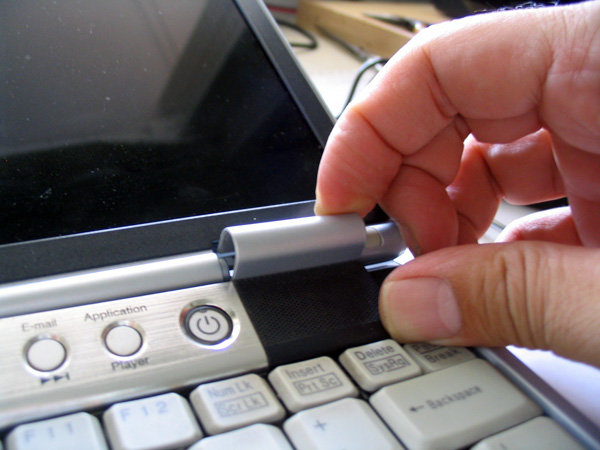

找到主机上对应的扣位点，小心对准，两头都要对准，并两手同时将半圆盖小心推入显示屏转轴相应的位置，如图二十九。
图二十九
仔细推压，一到控制条板平顺地安装到位，后面的塑料口位，也有轻微的到位响声，安装好主机北面的最后两颗螺丝钉，到此安装完毕。

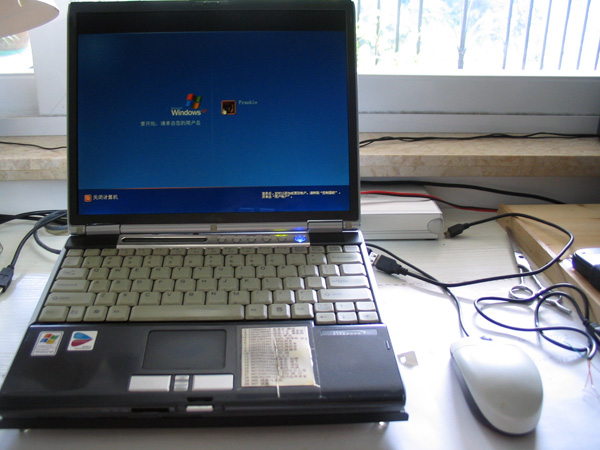

通电使用，正常！
下午，使用时，风扇又开始哗哗咔咔地响了，时大声高歌，是无声休息。
看来是风扇的有故障，这部件的寿命太短了，也就两三年就出问题。
下一步，要联系厂家看看能否通过邮购买一个风扇，机会渺茫，还是要试一试，等到星期一了。
毕竟这次拆卸成功，也清理了电脑内部，有收获。
---- 全文完 ----
