【废品拆解】一个机器鼠的器官治疗和植入

2014-8-28 23:42:12

　　2010年购买的无线桌面型键鼠套装产品，因为不常用，放久了，忘了取出电池，结果电液流出来腐蚀了电池极片。不能工作了，就一直放着。因为需要，所以做了治疗。

　　解剖打开，PCBA、结构、工艺第一眼感觉不错。拔出锈迹斑斑的一个电池极片，锈铁渣子一桌面都是。

　　接着拔出另一个，电极金属片锈蚀严重！已经腐烂，卡在塑料槽里很紧，很难拔出。注意，算是第二眼感觉，一个质量不合格问题，就是电源线颜色与电极片极性不对应，如图，红线的是负极，黑线的是正极。

　　翻箱倒柜，夸张了点，反正找出几个以前收留的电池盒用的电极。心想几何结构不一样，只要能插入塑料槽口就行。一试验，正极可以插入电池槽的负极插槽（红线），刚好合适，而负极就大了不行。

　　剪断，用正极植入电池槽的负极插槽，问题来了，负极是要螺旋弹簧式结构的啊！正所谓眉头一皱计上心来。把这个螺旋小平面拉出来不就是个螺旋弹簧了，估计有5毫米高度，根据滇池槽的使用感觉这个高度够了。

　　就用尖嘴钳和平口螺丝刀小心加工，负极器官制作完成，待植入。

　　电池槽的正极（黑线）怎么办？实在手头找不到了。对着锈迹斑斑的正极片，仔细一看，几何形状还是完整的，强度也还可以，干脆把锈迹刮掉，用焊锡覆盖。

　　说干就干，麻烦不断，这金属表层刮掉后，很难吃锡，还在我有焊接镀锌铁皮桶常用的助焊剂——焊锡膏，终于吃上锡了，正极器官修理完成，待植入。

　　开始器官植入。

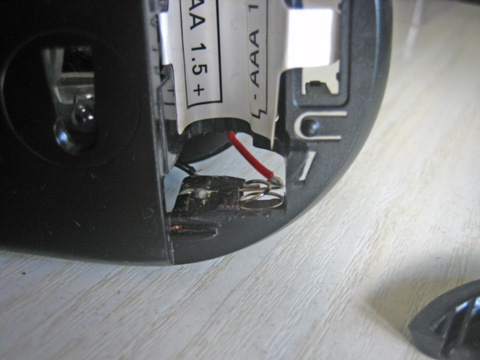

　　先给两个电极连接电线。在小心翼翼地插入电池曹对应的塑料电极插槽内，如图所示。抱歉，表面污垢清理得不够干净，不好看，解除可靠性、安全性可以接受，呵呵，偷工减料啊，不，适用为度。

　　器官植入完成，身体整体安装复原，装入电池（机器鼠的动力源——卡），接通，躯体动作了，行动正常。

　　到此，这只机器鼠的器官治疗和移植手术完成。

　　回到正题，这就是一个应用十分普及的鼠标产品的非正常使用之故障修理，可见其可靠性和寿命体现在：

欢迎探讨减少电子垃圾可行性之商业计划。
