【创客】【废品拆解】电源排插器官更新-I

2015-7-30 13:19:56

　　这个月初，有人家清理旧物，有两个电源排插，见到我来了，就顺便问我：闲置多时，不知还能用不能用了？

　　我一看，立刻说：千万别用了！

　　给我吧，我修理后有条件的使用，呵呵，只有我能使用了，因为我会按条件小心使用。

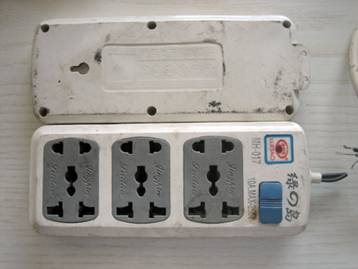

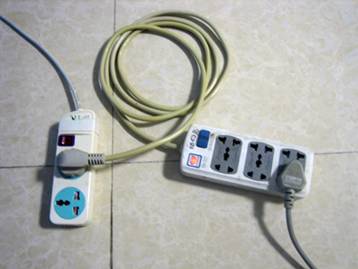

　　看看就是这个产品，什么质量认证标示也没有！没有制造商信息！

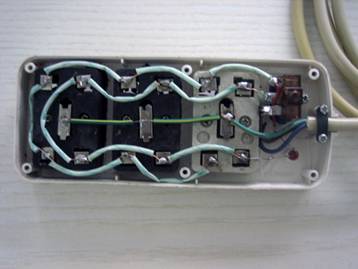

　　看看里面的材料、结构、工艺，质量不合格。

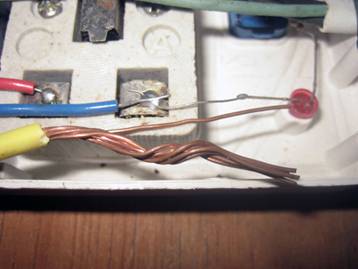

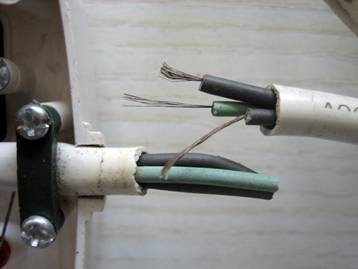

　　电源线芯线足够细了！

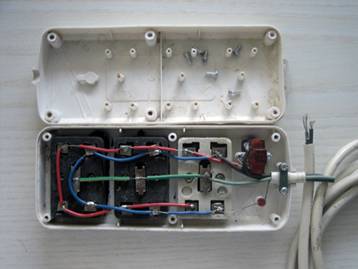

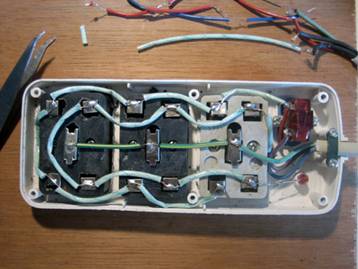

　　决定更新电流导线，换粗一点儿的合格铜导线和进线线缆。很快更新完成。

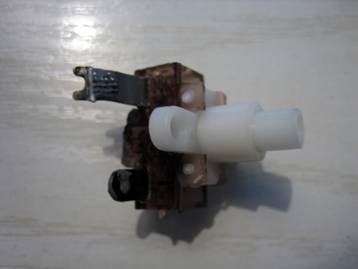

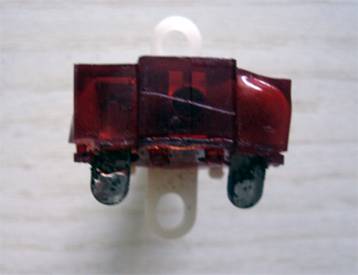

　　合上盖子，通电，开关INT。就又打开来。一看开关外壳变形了，应该是焊接的高温，又是一个劣质开关。拆下来，变形非常严重！

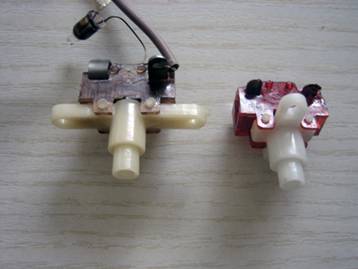

　　还好，找到收藏的其他产品上的开关，估计可用。最大的问题是固定点结构位置不一样。

　　怎么办？仔细对比，发现按钮机构的几乎一样，就想替换。唯一的办法就是要拆卸开来。还好，是用塑料铆压固定的。所以我就用到切割掉铆点塑料，很容易就拆卸开了两个开关。

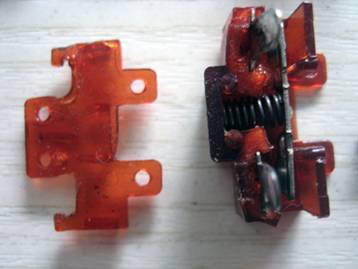

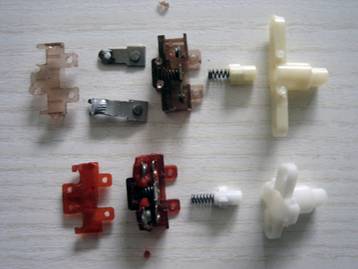

　　看看那个劣质开关的五脏六腑都什么样了！

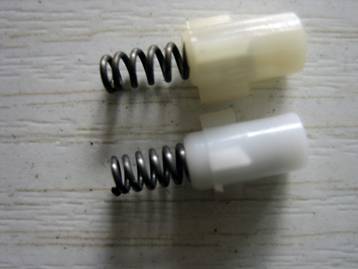

　　仔细对换器官，反复试验，结果行程不够，不能闭合，就是下面这两个小器官的差别。

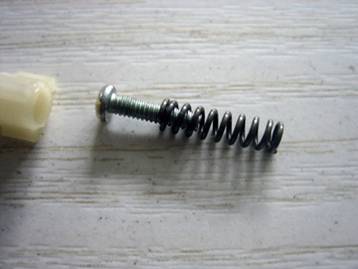

　　再分析再试验，发现可以增加一个垫圈。可是这么小的垫圈没有，想来想去，试来试去，终于找到一个细小的螺丝钉，插进弹簧里，一试，可以啦！

　　整体组装，测试开关功能性能，合格。然后用粘胶剂固定原来的铆压点。

　　安装回插座里。

　　安装回底盒，接上电源，成功了。

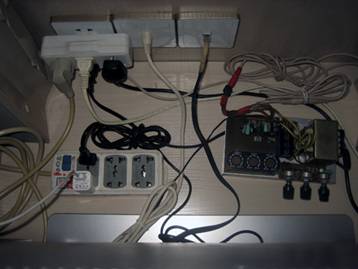

　　写上“弱电”标记，提醒自己只能给小电流的负荷使用。马上派上用场，我有一个地方正需要。

　　创客成功。
